在安防工程中，专用电源的接法需根据设备类型（如摄像机、门禁、硬盘录像机等）和供电方式（点对点、集中供电、PoE等）进行规范操作。安防设备电源‌是指专门为安全防护系统（如监控摄像头、报警器、门禁系统等）提供稳定、可靠电力供应的专用电源设备。其核心作用是保障安防系统在各种环境下持续、正常运行，尤其在市电中断等异常情况下仍能维持关键功能。

一、常见安防设备电源接法‌

‌摄像机（DC圆口）‌

接口规格：主流为 ‌DC 5.5×2.1mm‌（外径5.5mm，内径2.1mm）‌

正负极识别：电源适配器插头：‌内部正极（+），外部负极（-）‌。摄像机接口：‌内部负极（-），外部正极（+）‌（注意极性相反）‌延长线处理：黑色带字线为 ‌负极（-）‌，黑白相间线为 ‌正极（+）‌‌建议使用 ‌纯铜线径 ≥0.75mm²‌ 的线材，减少压降‌，‌高速球机‌，采用 ‌方形PIN端子接口‌，防呆设计，无需区分正负极‌，‌不建议延长电源线‌，以免供电不足导致预置点偏移或无法启动‌。‌门禁一体机‌，接入 ‌12V直流电源‌：红线（+）接电源箱 ‌12V端‌，黑线（-）接 ‌GND端‌‌，COM（白线）与 GND 短接，NO（黄线）接 ‌PUSH/PUSH1‌‌，出门按钮：蓝线接 ‌IN1‌，另一端直接接 GND（不区分正负极）‌

‌二、集中供电接法（适用于多摄像机）‌

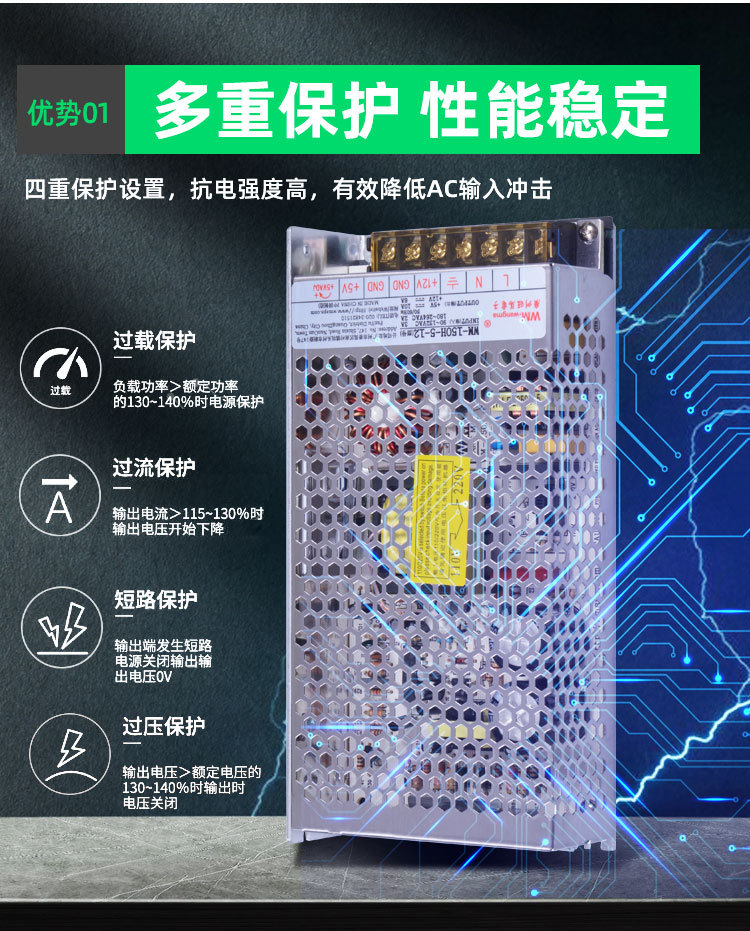

‌电源选择‌：使用 ‌12V开关电源‌（功率 ≥ 所有摄像机总功率 × 1.2）‌

‌接线方式‌：

电源输出端：‌红黑电源线‌分别接摄像机正负极‌。若使用网线供电（如超五类线）：5芯绞合为正极（+）‌，‌8芯绞合为负极（-）‌，采用“2+2”方式降低阻抗‌，‌电压补偿‌：在电源 ‌+V ADJ‌ 标记处用螺丝刀微调输出电压（通常12.5V–13V），补偿线路压降‌，‌距离限制‌：12V供电距离 ‌不宜超过100米‌‌

‌三、PoE供电接法（网络摄像机）‌

根据设备支持情况选择四种方式‌

‌交换机与终端均支持PoE‌：PoE交换机 → ‌网线直连‌ IPC（需确认支持 ‌IEEE 802.3af/at‌）‌‌交换机支持PoE，终端不支持‌：PoE交换机 → ‌PoE分离器‌ → 分离出 ‌DC 5V/9V/12V‌ 接终端‌‌交换机不支持PoE，终端支持‌：交换机 → ‌PoE供电器‌ → 网线传电至终端‌，‌均不支持PoE‌：交换机 → ‌PoE供电器‌ → ‌PoE分离器‌ → 终端‌

‌注意‌：非标准PoE（如12V/24V直供）需确保设备兼容，否则可能烧毁‌

‌四、强电接入安全规范‌

‌前端设备取电‌：建议从 ‌独立专线‌ 引电，避免与空调、饮水机等大功率设备共用‌。保护开关选择‌：推荐使用空气开关（空开）‌，避免漏电保护器误跳闸影响监控系统‌。‌机房电源‌：大型系统应配置 ‌UPS电源‌（冗余 ≥30%）‌所有设备 ‌可靠接地‌，防雷防静电‌

‌五、视频线（BNC）接法参考‌

虽非安防设备电源线，但常与电源线一同布放：先穿线后接BNC头‌，外皮剥除约 ‌10–15mm‌，铜芯露出 ‌3mm‌，屏蔽网拧成一股‌，套入BNC后盖 → 接铜芯至中心针 → 压紧屏蔽网 → 拧紧外壳‌，用电工防水胶带‌ 包裹裸露铜丝，防止短路‌
