一块稳定可靠的工业开关电源，从电路板元器件到成品出库，离不开标准化、精细化的全流程管控。旺马电源建立完善闭环生产体系，每一道工序严格把关，用规范流程保障产品稳定性、安全性与耐用性。

稳定是工业电源的核心底线，一台可以长期稳定运行的开关电源，依靠的不是单一环节管控，而是一套完整、闭环、不打折扣的标准化制造体系。旺马电源深耕工业电源研发与生产，搭建从 PCB 插件到成品入库全链路生产管控流程，每一道工序设置检验标准、每一项测试划定合格阈值，层层筛选不良品，从制造端保障电源安全性、稳定性与使用寿命。

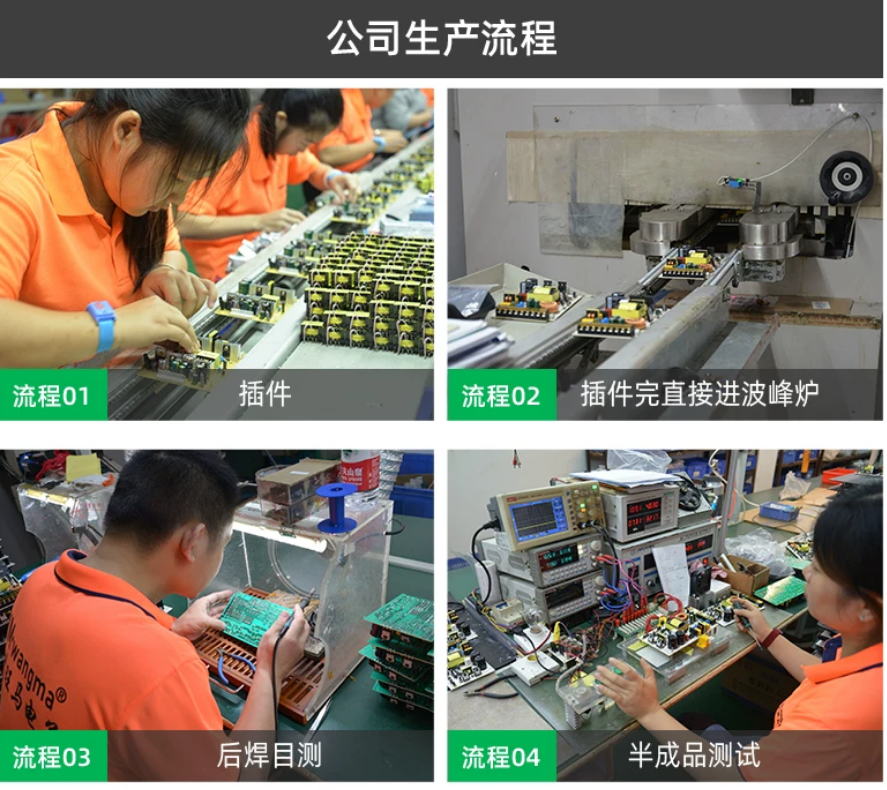

流程1｜插件作业：精准排布，筑牢生产起点

作为整条产线首道工序，熟练作业人员严格对照 BOM 清单与工艺图纸，将电阻、电容、变压器、二极管、IC 等各类电子元器件精准插装至 PCB 线路板。

作业过程区分元器件规格、极性方向，杜绝元件插反、错插、漏插。人工精细化插件能够灵活适配多型号电源板卡生产，作业人员同步完成初步自检，从源头减少基础装配失误，为后续焊接提供可靠基础。

流程2｜波峰焊焊接：自动化熔接，保障焊点一致性

插件完成的 PCB 板通过流水线直接送入波峰焊炉，无需中转周转。设备利用熔融锡波与电路板引脚充分接触，一次性完成所有插件元器件焊接。

相比人工点焊，波峰焊工艺焊点均匀、浸润充分，有效降低虚焊、假焊、连锡、漏焊等常见焊接缺陷。同时产线连续化流转，减少半成品搬运磕碰，保护电路板铜箔与元器件不受损伤。

流程3｜后焊目检：人工细致排查，拦截焊接缺陷

波峰焊出炉后，半成品进入目检工位。质检人员借助照明工装逐块检视线路板，重点核查：焊点光泽与饱满度、有无锡珠短路、元件歪斜、引脚过长、元器件烫损、板面脏污等问题。

发现不良电路板统一标识、集中返修，确认修复复检合格后，才能流入下一工序。坚决不让存在焊接隐患的板卡进入测试与装配环节，避免后续更大的装配损耗。

流程4｜半成品电性测试：前置性能检测，提前筛除电路故障

目检合格 PCB 板进入半成品电性测试工位，工程师搭配示波器、电子负载、直流电源等专业测试仪器，通电检测空载电压、带载输出、纹波噪声、基础电路工况。

在尚未装配外壳的阶段完成电路基础性能校验，提前发现线路设计、元器件失效、焊接隐性故障。半成品阶段维修成本更低，大幅提升整体生产效率，避免无效装配。

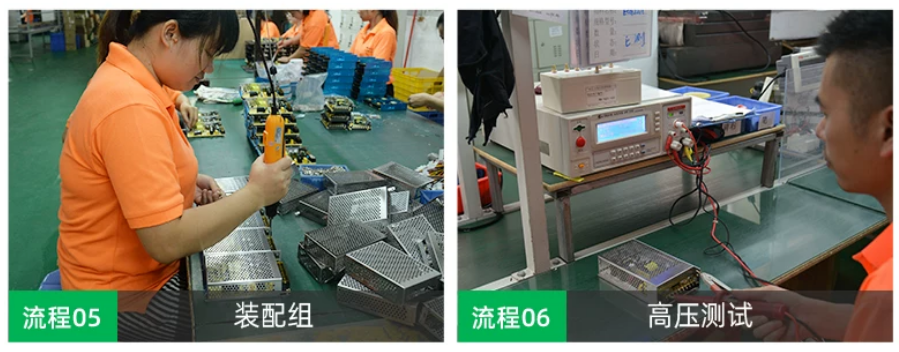

流程5｜整机装配组：规范结构组装，优化内部工况

电性测试合格的裸板流转至装配工段。作业人员按照标准化作业指导书完成整机装配：安装散热铝片、固定 PCB 主板、连接输入输出线材、装配金属外壳、锁紧固定螺丝。

装配严格管控螺丝扭力，规范内部走线间距，规避线路相互干扰，保证电源内部散热空间合理。规整的内部结构不仅提升产品抗震性能，也保障开关电源长时间工作散热顺畅。

流程6｜高压安规测试：守住安全红线，杜绝漏电风险

装配完成整机首先进行高压耐压测试，使用专业安规测试仪对电源开展绝缘强度检测。模拟异常高压工况，验证外壳与带电回路之间绝缘能力，排查绝缘破损、线材破皮等安全隐患。

高压测试是电源安全的关键关卡，直接关系下游设备与操作人员人身安全，所有产品 100% 全检，任何一项安规指标不达标直接判定不良，严禁流入老化工序。

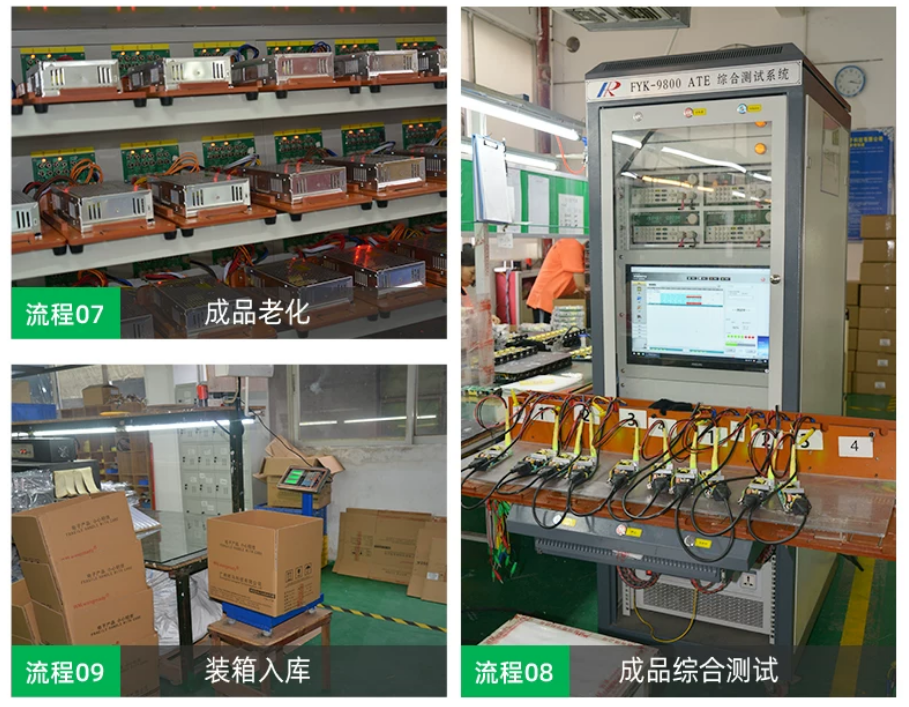

流程7｜成品通电老化：模拟满载工况，加速暴露早期故障

通过高压测试的电源统一上架，进入恒温老化房进行长时间通电满载老化。模拟客户现场长期连续工作环境，电源持续带载运行。

电源行业普遍存在 “早期失效” 现象，长时间满载老化能够充分考验元器件稳定性，将元器件隐性缺陷、热稳定性差等问题提前暴露，筛选剔除短期运行容易故障的产品，保证交付客户的开关电源经得起长期持续工作考验。

流程8｜成品 ATE 综合测试：全功能自动化核验，校验全部性能指标

老化结束冷却后，电源接入 FYK-9800 ATE 综合测试系统，开展自动化全方位检测。系统自动逐项测试：输出电压精度、动态负载特性、启动性能、过压保护 OVP、过流保护 OCP、过温保护 OTP、短路保护 SCP、欠压保护 UVP 等全套功能参数。

所有保护功能、电气指标必须全部符合规格书标准，系统自动记录测试数据，实现测试数据可追溯。只有全自动测试判定合格，才能进入最终包装环节。

流程9｜装箱入库：终检封装，有序仓储保障交付

经过全流程测试合格的成品，工作人员完成外观终检，清理外壳污渍、检查壳体有无磕碰划痕，粘贴型号标签、参数标识，按照标准规范装箱。

成品统一入库分区存放，建立批次台账，实现生产、测试、出库全流程追溯。根据订单需求快速安排发货，稳定保障工控、激光设备、自助终端、安防、氢氧设备等各行业客户供货。

结语

从一块空 PCB 板，到一台合格出厂的旺马工业电源，历经 9 道核心工序，多重人工检验 + 仪器自动化检测交叉验证。旺马电源始终坚持：工序不减、测试不省、标准不降。依托这套闭环生产管控体系，持续输出高稳定性、高安全性、宽适应工况的开关电源产品，层层严苛检验，贯穿生产全链条，持续为激光设备、自助设备、安防、工控设备等领域客户，提供高可靠、长寿命的工业电源产品。
